品牌：天微
封装：SOP8/DIP8
批号：18+
数量：582000
描述：详细说明
TM1829是三通道LED（发光二极管）恒流驱动控制专用电路，内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动等电路，PWM辉度控制电路。芯片可通过单线数字接口（DI、DO）级联，外部控制器只需单线就可控制该芯片和与其级联的后续芯片。TM1829输出端口的恒流值与PWM辉度都可单独通过外围控制器设置。VDD引脚内部集成5V稳压管，外围器件少。本产品性能优良、质量可靠。
 产品特性
•  采用功率CMOS工艺
•  OUT输出端口耐压24V
•   VDD内置5V稳压管，串接电阻后电压支持6～24V
•   辉度调节电路，256级辉度可调
•   单线串行级联接口
•   振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生后通过数据输出端发     送至下级,信号不随级联变远而出现失真或衰减
•   内置上电复位电路
•   PWM控制端能够实现256级调节，扫描频率7KHZ
•   恒流电流能够实现32级调节（10mA—41mA）
•   能通过一根信号线完成数据的接收与解码
•   当刷新速率为30帧/s时，级联数低速模式下不小于1024点，高速模式下不小于2048点
•   数据传输速率可达800Kbps与1.6Mbps两种模式
•   任意两点传输距离不少于30米

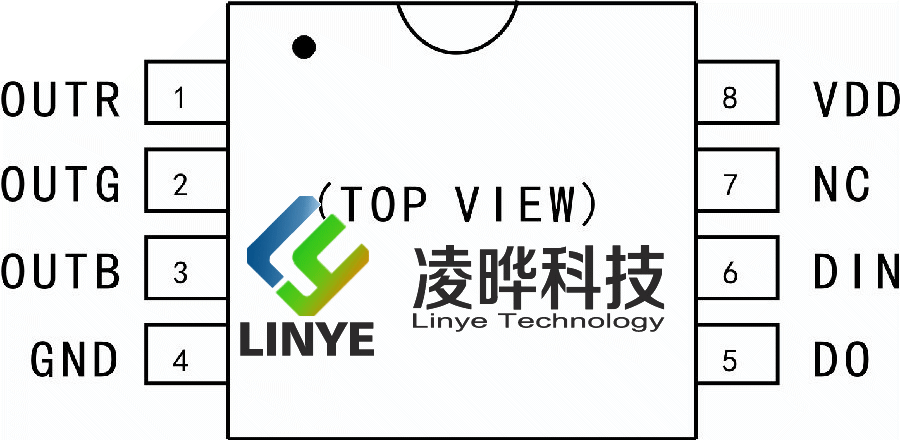

•   封装形式：SOP8、DIP8
 应用说明
适用点光源、护栏管、软灯条、户内、外大屏等。
