品牌：微驱
封装：LQFP80
批号：15+
数量：200
描述：Overview

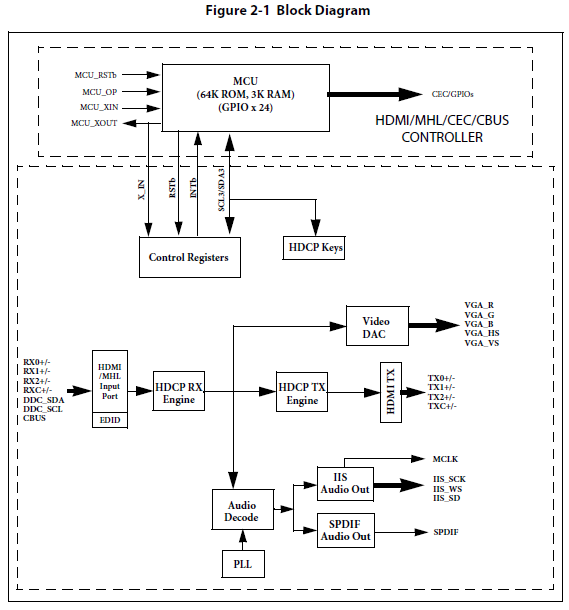

EP94Z3E is an HDMI/MHL Receiver with embedded controller to support the Audio, HDMI and VGA outputs. The on-chip HDMI/MHL/HDCP/CEC/CBUS controller makes the user very easy to use the chip. It manages HDMI/MHL RX, HDMI TX and HDCP function automatically without the need for user to develop firmware. The CEC Controller provides the CEC physical layer transceiver and handles the protocol layer automatically. The CBUS Controller provides the translation between the MHL RAP/RCP Request and the HDMI CEC Command automatically. The chip supports 1 HDMI/MHL RX port and 1 HDMI TX port with repeater function. The chip also supports decoded Audio and VGA output.The chip is compliant with HDMI 1.4 and MHL 2.0 specification. In HDMI RX, this chip supports SD/HD Audio and Video in 12-bit Deep Color up to 1080p (225 Mhz TMDS clock). In MHL RX, this chip supports the resolution up to 720p 60 Hz, 1080p 30 Hz or 1080p 60Hz in PackedPixel Mode. The chip also supports on-chip HDCP RX/TX engines and EDID RAM.

Feature

•On-chip HDMI/MHL/HDCP controller which manages HDMI/MHL RX, HDMI TX and HDCP automatically without the need for user to develop firmware
•On-chip CEC controller which provides CEC Physical Layer Transceiver and handle the Protocol Layer without the need for user to develop firmware
•On-chip CBUS controller which provides the translation between the MHL RAP/RCP Request and the HDMI CEC Command
•On-chip HDMI/MHL Receiver core which is compliant with HDMI 1.4 and MHL 2.0 specification
•On-chip HDMI Transmitter core which is compliant with HDMI 1.4 specification
•On-chip HDCP RX/TX Engine which is compliant with HDCP 1.4 specification
•On-chip DAC supporting up to 150 Mhz pixel rate for VGA output port
•On-chip EDID RAM
•On-Chip HDCP Key
•Support HDMI Repeater function
•On-chip Audio Decoder which support 2-channel IIS and S/PDIF audio outputs
•Support YCC422 to YCC444 conversion
•Support YCC to RGB conversion in ITU-R BT.601 and 709 color space
•Support Separate Sync and/or SOG (Sync On Green) on VGA output
•Support LPCM and Compressed Surround Audio
•Support audio soft mute
•Support SPDIF Channel Status extraction
•Low stand-by current (< 1mA) at power down mode
•80-pin LQFP package
