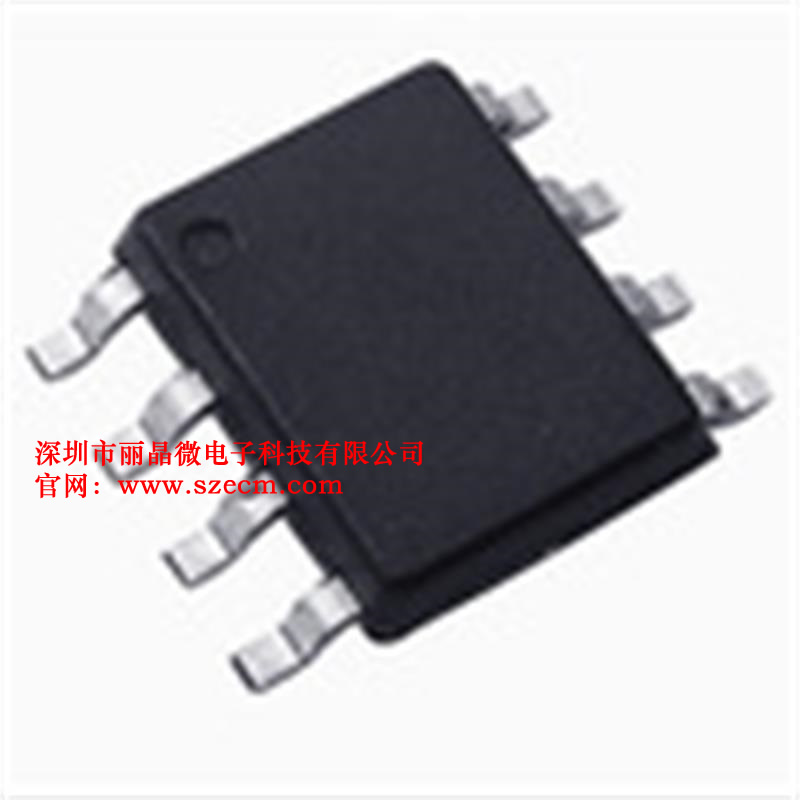

封装：SOP-8
批号：ECH1062-242D
数量*：1000000
描述：一、功能说明: ECH1062-242D循环定时IC芯片
CMOS工艺技术，低功耗。采用高电压工艺，工作电压范围宽，抗干扰能力强。工作电压2.4V—6.8V。可直接用6V电池。
可设定时间为：
8小時ON~ 16小时OFF (H8接VSS)
6小時ON~ 18小时OFF (H6接VSS)
5小時ON~ 19小时OFF (H5接VSS)
4小時ON~ 20小时OFF (H4接VSS)
无定时一直工作 (H24接VSS)
24小时循环工作的专用定时 IC。
两路输出，LED1为柔和模式蜡烛闪，LED2为工作常亮。
定时蜡烛灯选用单排3档开关，同时可进行2个定时状态，当开关置于所选择二档定时中一档时，上电工作；如果开关置于OFF时，上电不工作。工作过程中，开关可以改变工作状态：工作和不工作。
(在上电的情况中，当改变定时选择端时，重新计时）

KEY是ON/OFF 按键可控制IC的开和关

测试方法选用1小时闪一次来测试，频率大约在2Hz
TIME接地是快速测试，断开是正常模式
（测试时： 常亮I0口，蜡烛闪IO口 ，快速测试模式一样）

二、电气特性:（Vdd=4.5V,Ta=25℃)
Characteristies Sym Min Typ Max Unit Remarks
工作电压 Vdd 2.4 4.5 6.5 V 　
工作电流 Iop 　 500　 μA No load
LED推动电流 Ioh 30 　 μA Vdd=4.5V,Vds=1.8V
工作温度 Temp 0 25 75 ℃ 　

三、PIN脚功能描述:
脚位 I/O 功能说明 脚位 I/O 功能说明
LED1 LED输出 OSCI 32768晶振
TIME 快速测试 OSCO 32768晶振
24H 定时选择 VDD 电源正极
4H 　 定时选择 KEY 　 ON/OFF开关
5H 定时选择 LED2 LED输出
6H 定时选择 GND 电源负极
8H 定时选择

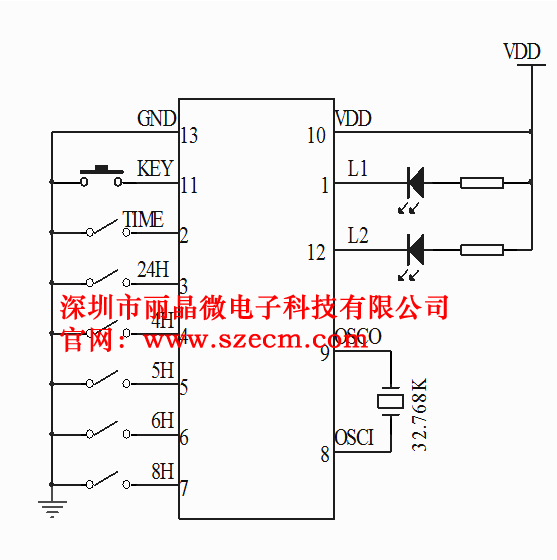

五、应用电路图:

以上电路仅供参考，如有修改，恕不另行通知！


深圳市丽晶微电子科技有限公司提供标准品并提供开发设计:

定时IC芯片方案 调光电路板定制 触摸开关台灯PCBA定制

电源稳压IC，DC/DC升压IC 电子玩具类\电子礼品类IC ASIC IC \MASK IC芯片定制

提供标准品IC芯片及满足客户功能需求的单片机方案开发定制
同时和合作企业提供COB板邦定和PCBA贴片加工，根据客戶的需求提供COB线路板和部分的电子机芯及半成品定制。


更多产品信息前往丽晶微官网： www.szecm.com
