品牌：ELITECHIP
封装：SOP-8
批号：EC858
数量*：1000000
描述：一、功能及应用 EC858流水灯IC芯片
此款流水灯IC分别可以接12灯，18灯，20灯，采用sop-8封装模式
流水灯IC芯片CMOS制造工艺，低功耗,工作电压宽DC:2.4-5.0V，抗干扰能力强；亮灯数量通过
OPT0,OPT1接法不同可以选择，如下：

1，OPT1悬空、OPT0悬空：18个灯
2，OPT1接VDD、OPT0悬空：12个灯
3，OPT1接悬空、OPT0接VDD：20个灯

LED顺序：
LED正极 LED负极 LED正极 LED负极
L1 OUT0 OUT1 L11 OUT1 OUT3
L2 OUT0 OUT2 L12 OUT3 OUT1
L3 OUT0 OUT4 L13 OUT4 OUT1
L4 OUT0 OUT3 L14 OUT2 OUT1
L5 OUT3 OUT0 L15 OUT2 OUT4
L6 OUT4 OUT0 L16 OUT2 OUT3
L7 OUT2 OUT0 L17 OUT3 OUT2
L8 OUT1 OUT0 L18 OUT4 OUT2
L9 OUT1 OUT2 L19 OUT4 OUT3
L10 OUT1 OUT4 L20 OUT3 OUT4

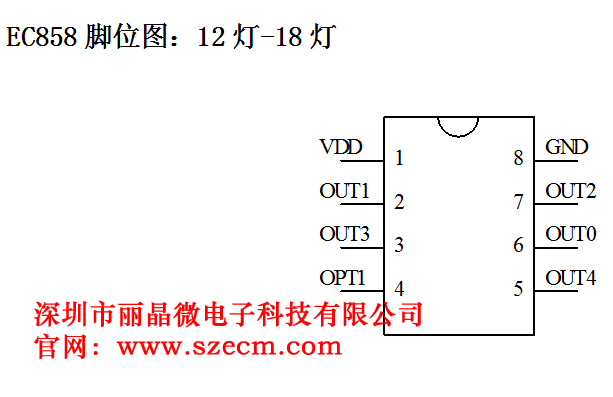

三、SOP-8封装脚位图



深圳市丽晶微电子科技有限公司提供标准品并提供开发设计:

LED流星灯IC芯片 定时IC芯片方案开发 触摸开关台灯PCBA定制

电源稳压IC，DC/DC升压IC 电子玩具类\电子礼品类IC ASIC IC \MASK IC芯片定制

提供标准品IC芯片及满足客户功能需求的单片机方案开发定制
同时和合作企业提供COB板邦定和PCBA贴片加工，根据客戶的需求提供COB线路板和部分的电子机芯及半成品定制。


更多产品信息前往丽晶微官网： www.szecm.com
